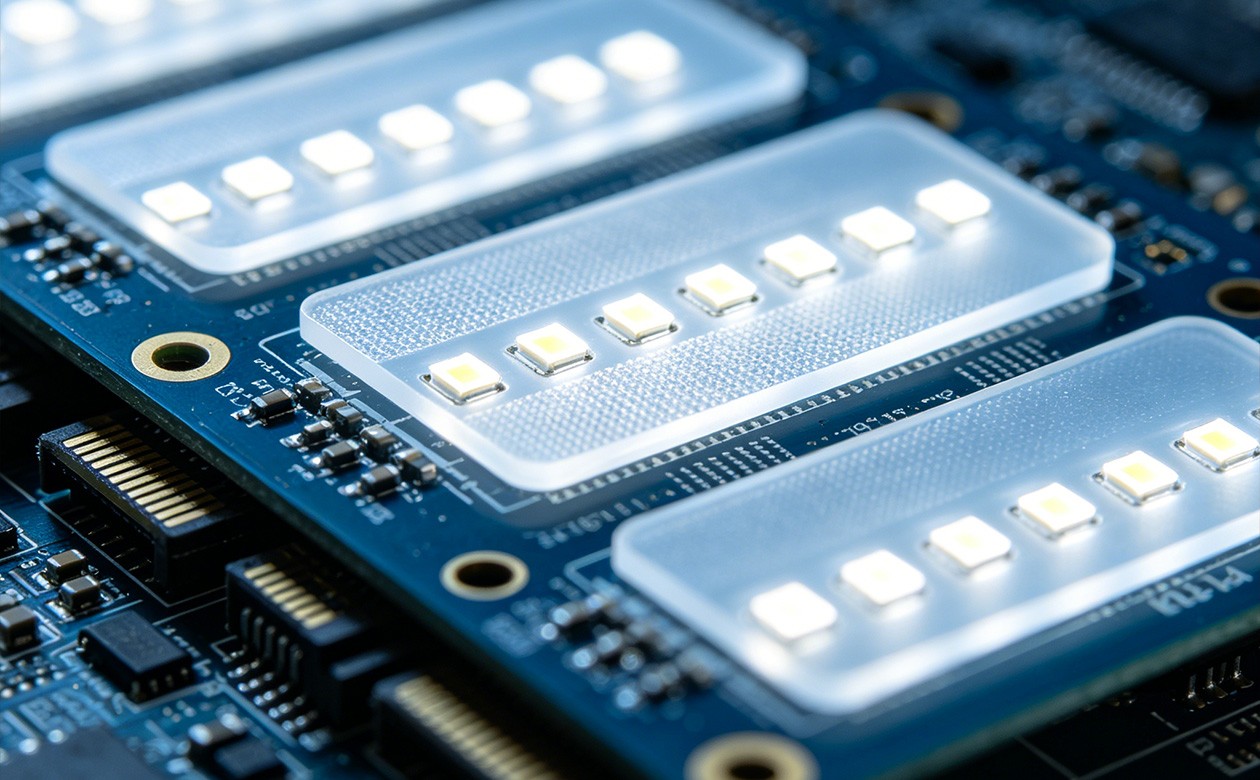

微型显示器背光

微型显示器广泛用于智能手表、蓝牙耳机屏、工控仪表、车载小中控、医疗便携设备等场景，普遍具备屏体极小、整机超薄、安装空间狭窄、功耗严苛的特点。传统直下式背光存在厚度超标、光斑明显问题，本方案采用超小侧发光LED灯珠，搭配侧入式背光结构，实现超薄机身、高亮度均匀度、低功耗显示背光，支持亮度自适应调节，适配单色白光与广色域彩色微型显示屏，满足精密终端量产光学与电气要求。

一、背光专用灯珠选型

封装规格：选用0204/0402超薄侧发光灯珠，厚度低至0.4mm，适配整机0.6-1.2mm极限背光厚度；相比正发光灯珠，侧发光横向入光，无需预留大混光空间，极致压缩模组体积。

光学参数：常规黑白段码屏选用正白灯珠（6500K），彩色TFT微型屏选用高色域白光灯珠，提升色彩还原度；发光角度100°-120°，搭配导光板实现全域匀光，无光斑、无暗角。

电气与可靠性：工作电流3-10mA，低压3.3V供电，适配便携设备电池供电；具备低光衰、抗温漂特性，工作温度-30℃~70℃，应对穿戴设备体温温升、户外温差变化，长期使用无屏幕发黄、亮度衰减问题。

二、两种背光结构落地应用

侧入式单灯背光（超小尺寸屏）：适用于0.96寸及以下穿戴小屏、仪表段码屏。单侧单颗侧发光灯珠入光，配合微结构导光板+扩散膜，结构极简、成本低廉；搭配PWM调光，可多级调节背光亮度，息屏无漏光，适配手环、耳机触控屏。

双侧入式双灯背光（高清微型彩屏）：适用于1.3-2.8寸车载小屏、医疗便携显示屏。左右双侧对称布灯，提升整体亮度与均匀度，支持分区静态亮度补偿，解决侧边暗边问题，满足高清画面显示需求。

三、电路光学优化与痛点解决

电路采用恒流驱动IC，避免电池电压下降导致屏幕亮度变暗；增加防频闪电路，杜绝低亮度下人眼可见频闪，护眼效果更佳。光学层面优化导光板网点排布，消除灯珠直射亮点；整机做遮光胶封装，杜绝屏幕四周漏光。同时搭载智能控光逻辑，设备息屏自动关闭背光，唤醒瞬间平缓亮灯，避免强光冲击视觉，进一步降低整机待机功耗。

四、总结

依托超薄侧发光灯珠，完美解决微型显示屏厚度受限、匀光难、功耗高三大行业痛点，区分小尺寸段码屏与高清彩屏差异化布灯方案，光学一致性好、可靠性高，兼容电池低压供电系统，可批量适配消费电子、工控、医疗各类微型显示终端。
